HV系列漆包线高压针孔检测
适用于各类漆包圆线、漆包扁线的高压绝缘检测。
查看视频
测量原理演示 测量原理演示

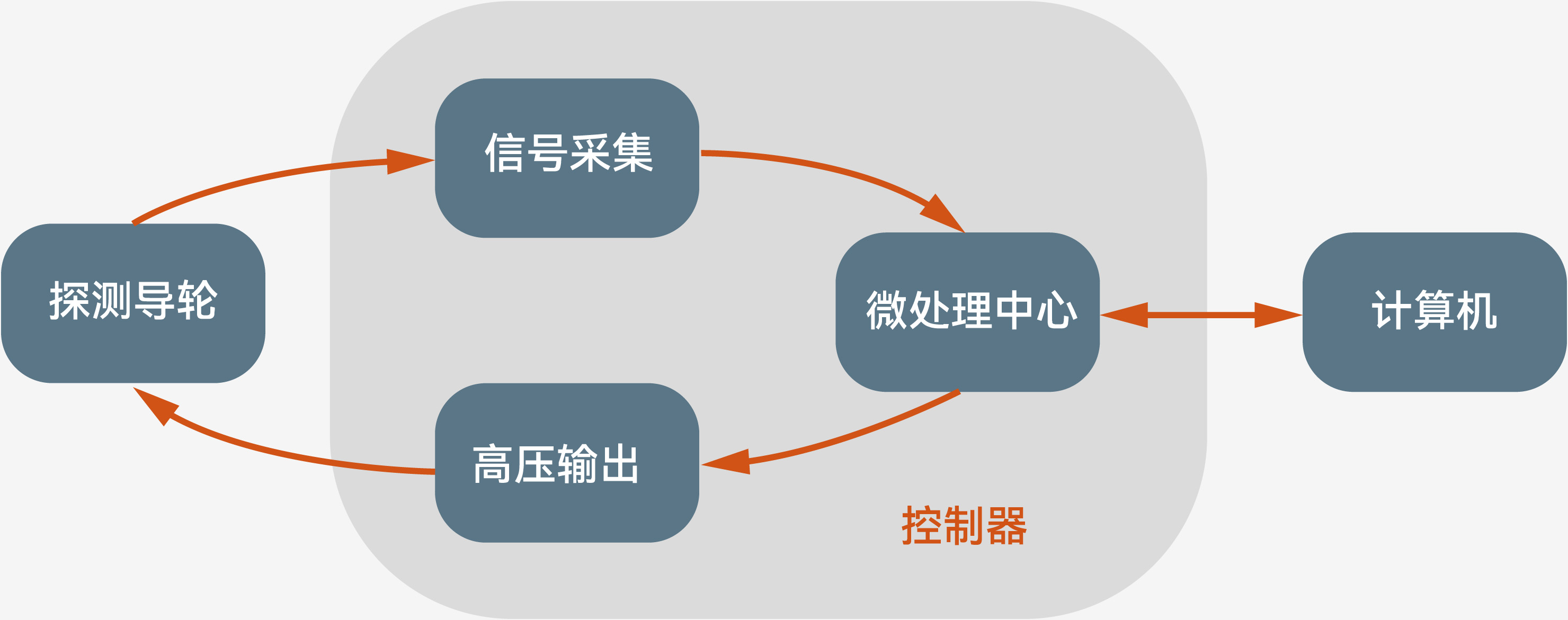

系统通过计算机控制高压单元，产生对应的直流高压并施加到高压轮上。当有缺陷的漆包线通过高压轮时，就会击穿绝缘层产生漏电流信号，该信号将会被信号采集模块采集并传送到微处理中心。最后由微处理中心将处理好的数据发送到计算机，通过计算机来分析、汇总、显示、记录各项数据等。

HV-1000高压针孔检测系统
HV-1000是一款高压检测系统，该系统可以产生200V-3000V任意高压，可以针对不同规格的线设置不同的高压。




适用线径范围

0.02mm - 1.0mm

适用线速度 5 - 1500m/min
高压范围200V - 3000V
应用场景
  • 一个控制箱可支持16个检测头
    一个控制箱可支持16个检测头，电脑软件可支持两个控制箱，一整套系统可支持同时32条生产线检测。
  • 多条拉丝生产线上同时检测
    检测头体积小巧，整体安装简单，检测响应迅速。
技术特性
高速响应的电压控制系统，精准检测每一个缺陷点。


    搭配智能化软件系统




参数设置选项
设置被测物规格参数如检测电压等。
检测数值显示
显示针孔缺陷的数量和位置。
信息统计
可统计显示整体的检测结果。
操作查询
查询操作员操作记录。
历史数据查询导出
按日期查询生产数据，并生成检测数据图表，使数据更直观易读。

详细参数
产品型号 HV-1000高压针孔检测系统
适用线径 0.02-1.0 mm
适用线速度 5-1500m/min
报警输出 两路继电器
供电电源 AC 220V 50Hz
显示方式 PC显示器
最大联机数 32个检测头
数据采集分析 专业分析软件
仪器功耗 ＜75W
环境要求 接地必须良好
测量主机尺寸 482x362.5x176(mm)
