LN系列凹凸粒子缺陷检测仪
适用于电线电缆、漆包线、金属丝表面的：粒子、肿块、颈缩、泡块、粗节、夹杂物、划痕、涂层脱落、挫伤的非接触检测。
查看视频
测量原理演示 测量原理演示


技术原理是采用高准直性平行光幕测量：红色LED发出光源，通过光学透镜转换为平行光并通过测试区。当被测物进入测试区时，会遮挡部分平行光，并通过聚焦镜在光电接收元件上转换成电平信号。通过分析感光元件电流差异，判断被测物上是否存在凹凸点。

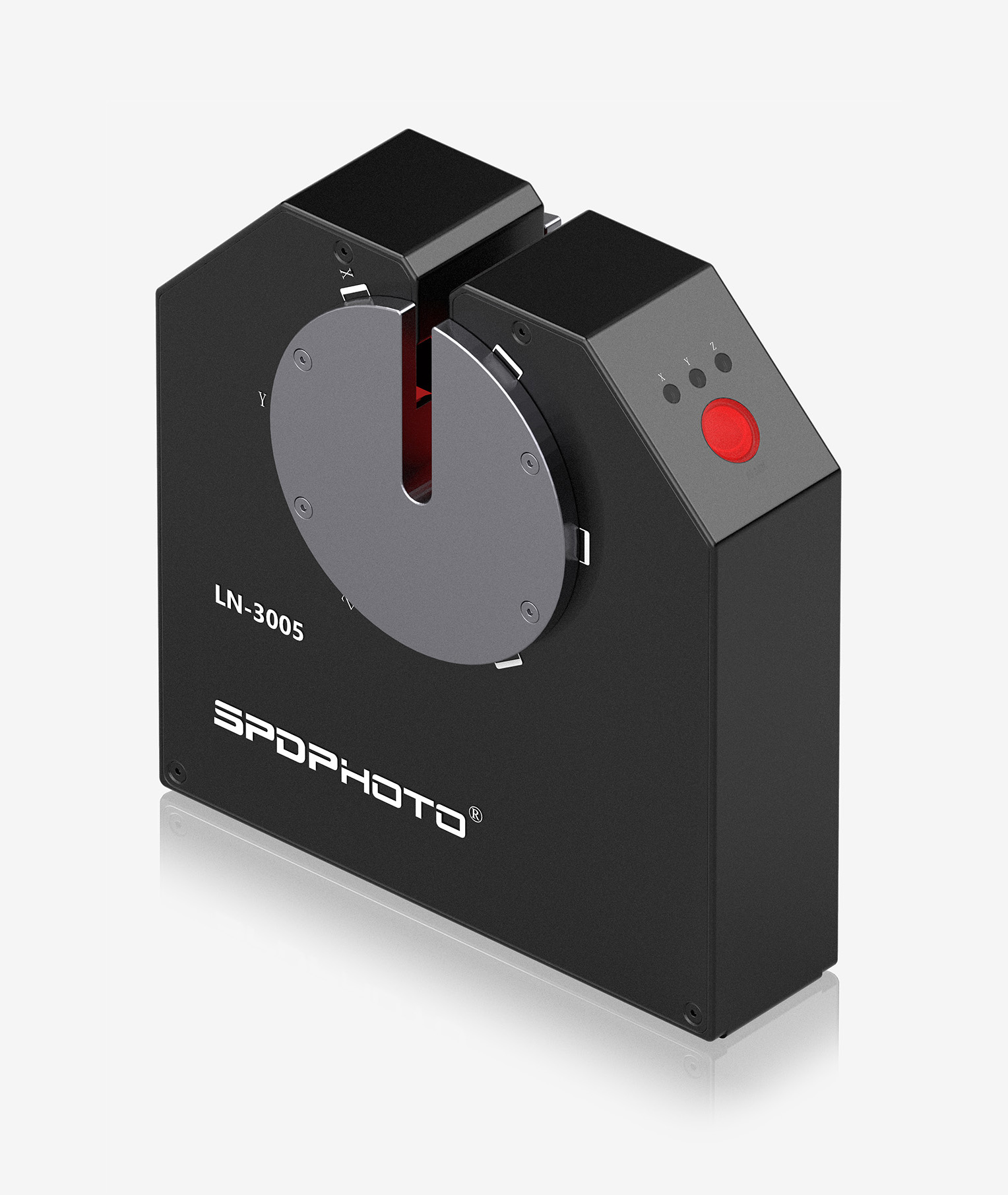

LN-3005
三轴检测，盲区范围小




适用线径范围

0.05mm - 5mm

适用线速度5 - 1500m/min
凹凸设定范围0.002 - 0.999mm

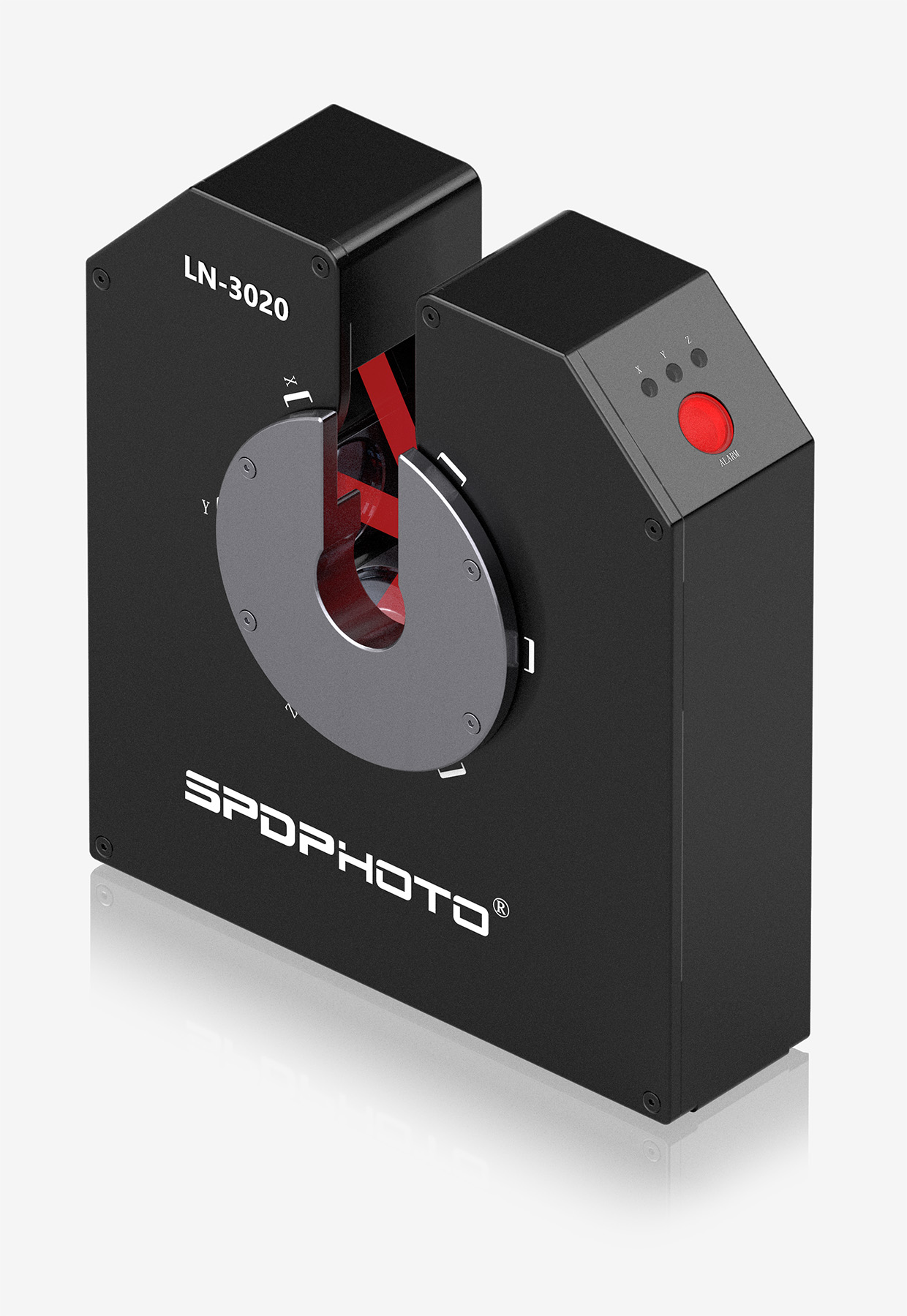

LN-3020
三轴检测，盲区范围小



适用线径范围

0.1mm - 18mm

适用线速度 5 - 1500m/min
凹凸设定范围
0.002-0.999mm
测量模式
表面凹凸缺陷检测
表面凹凸缺陷检测
应用场景
LN系列凹凸粒子缺陷检测仪，常用于生产线上不间断检测线材表面凹凸缺陷，发现问题实时报警。
  • 表面缺陷检测
    对微细圆线、微扁线进行超快速非接触式粒子缺陷检测。
  • 灵活多变的辅助工装选项
    定制工装可以根据不同的应用场景和线材尺寸轻松调整。
  • 采用高速三轴检测
    采用高速三轴检测模式，能够显著拓宽对被测物体的覆盖范围，让检测过程变得更加精细、精准且全面，有效提升检测的质量与效果。
技术特性
采用先进的元器件，搭配高速DPS芯片，保证数据传输准确无误。

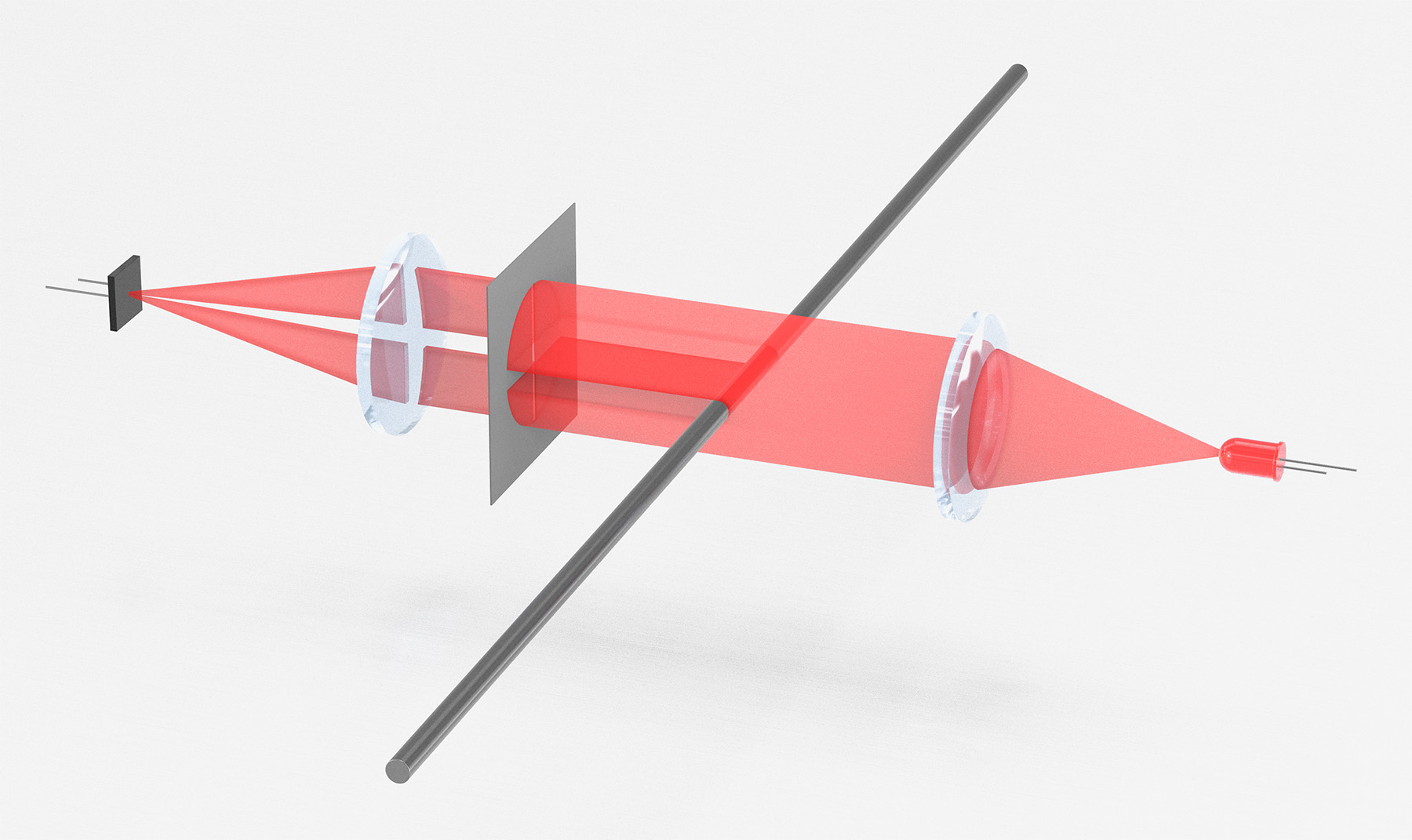

检测原理示意图


其技术原理是采用高准直性平行光幕测量：红色LED发出光源，通过光学透镜转换为平行光并通过测试区。当被测物进入测试区时，会遮挡部分平行光，并通过聚焦镜在光电接收元件上转换成电平信号。通过分析感光元件电流差异，判断被测物上是否存在凹凸点。

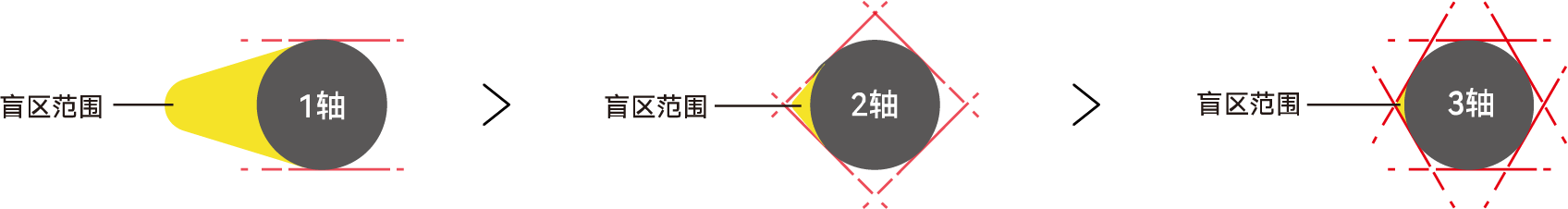

三轴检测的盲区示意图



 从以上对比图示可以看出，检测的轴数越多覆盖范围越广，随之检测盲区会越小。盲区范围越小，凹凸缺陷测出精度越高。


详细参数
产品型号 LN-3005 LN-3020
适用线径 0.05-5mm 0.1-18mm
采样轴数 3轴 3轴
适用线速度 5-1500m/min 5-1500m/min
凹凸设定范围 0.002-0.999mm 0.002-0.999mm
测量精度 设定值的±1% 设定值的±1%
采样频率 200KHz 200KHz
报警输出 2个24V-300mA，2个24V-1A 2个24V-300mA，2个24V-1A
供电电源 AC220V AC220V
I/O接口 脉冲输入、数字量输入 脉冲输入、数字量输入
显示方式 远端数字显示器 远端数字显示器
环境温度 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F)
环境湿度 35% 至85% RH,无凝结 35% 至85% RH,无凝结
测头尺寸 152x156x40(mm) 165x181x47mm(mm)
