适用线径范围 | 0.015mm - 0.8mm |
| 中心精度 | ±0.1μm±0.01%D |
| 重复精度 | ±0.03μm±0.005%D |
适用线径范围 | 0.015mm - 0.8mm |
| 中心精度 | ±0.1μm±0.01%D |
| 重复精度 | ±0.05μm±0.005%D |
LSG-5000系列线材外径测量仪是专为高精度和高效生产设计的先进设备。该系列采用高配合度夹持工装，确保在不对线材造成过大张力的情况下进行测量，从而避免因外力导致的外径细微变化。这种精心设计的夹持系统不仅保护了线材的完整性，还保证了测量结果的准确性。 主要应用于：漆包线、光纤、金刚线、不锈钢丝、微拉丝等椭圆度和外径测量。 | ||||||||||
 |  |  |  |  | ||||||
专业精准地测量极细线椭圆度方案

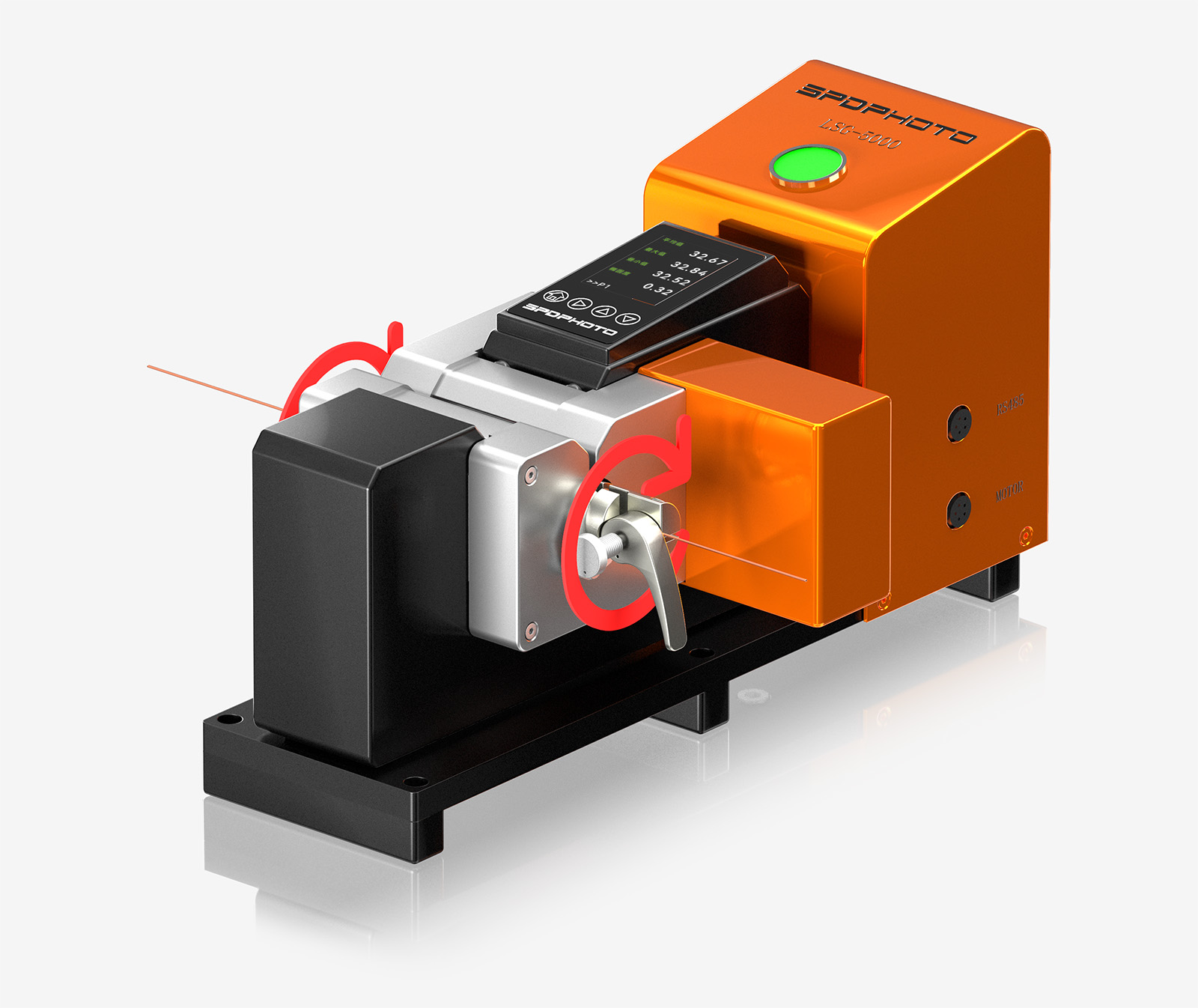

 | 精准、高效的线材椭圆度测量 LSG-5000系列线材外径测量仪是专为高精度和高效生产设计的先进设备。该系列采用高配合度夹持工装，确保在不对线材造成过大张力的情况下进行测量，从而避免因外力导致的外径细微变化。这种精心设计的夹持系统不仅保护了线材的完整性，还保证了测量结果的准确性。 高速扫描与全面多点测量 利用高速马达驱动的旋转装置，LSG-5000系列能够在360度全方位扫描被夹持的线材，并在2-3秒内通过100多个定位点进行精确测量。这种快速而全面的扫描技术确保了每一个细节都被准确捕捉，提供了无与伦比的测量精度。 实时数据分析 实时显示功能让操作员能够即时查看线材的平均值、椭圆度、最大值和最小值等关键参数。 自动化提升可靠性 配备自动旋转装置后，LSG-5000系列进一步消除了人为误差，显著提升了测量的可靠性和一致性。自动化过程不仅简化了操作流程，还大幅减少了人工成本，为企业带来了更高的经济效益。 | |||

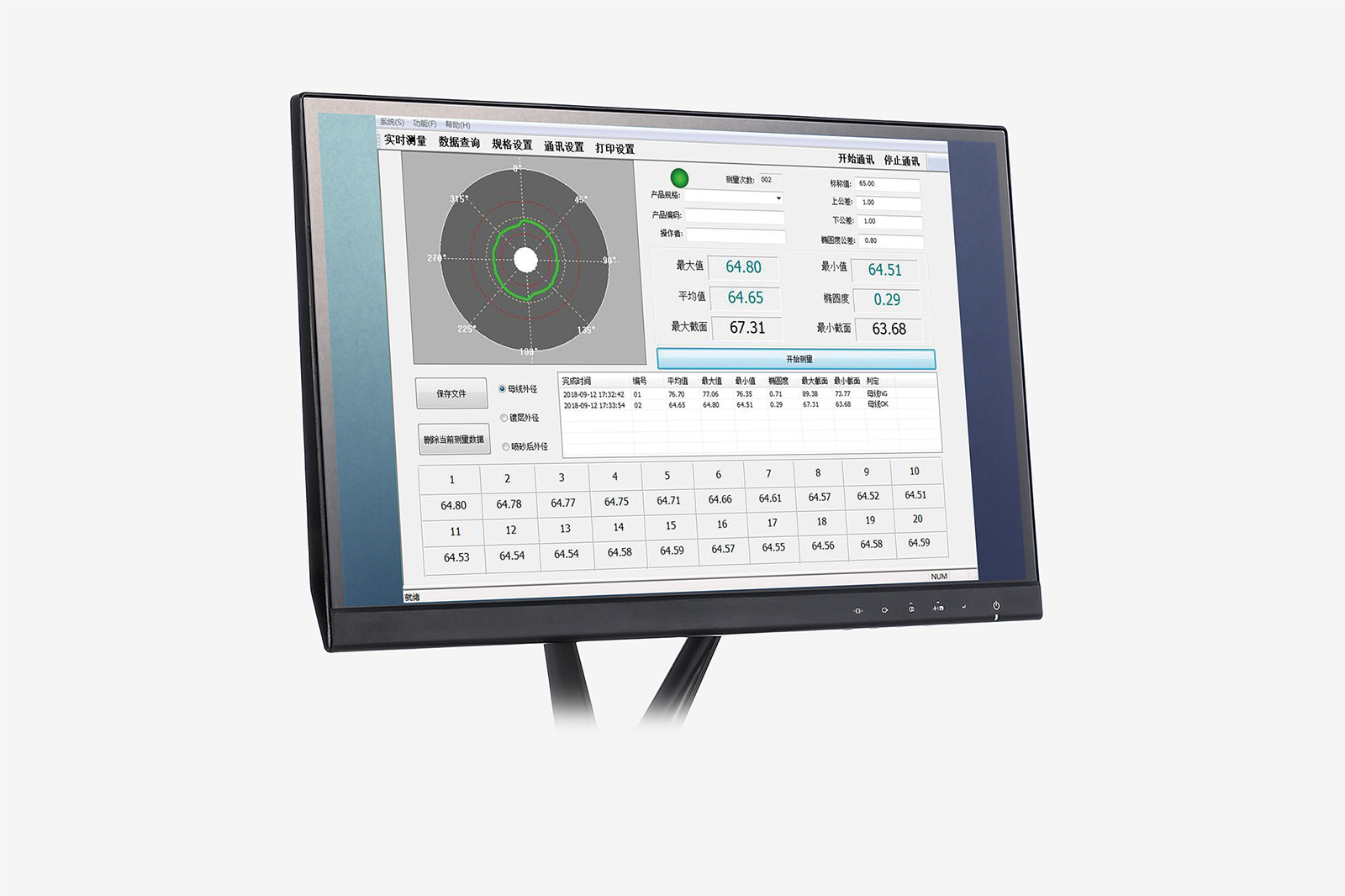

 | 全面的数据管理 定制软件支持圆周数据的自动采集，自动生成目标截面轮廓图像，并存储当前测量数据的各种参数以供分析。此外，历史数据查询功能允许用户轻松访问以往的测量记录，生成详尽的报告，为生产线优化提供有力支持。 | |||
| 产品型号 | LSG-5000 | LSG-5000A |
| 适用线径 | 0.015-0.8mm(可扩展至3mm) | 0.015-0.8mm |
| 采样轴数 | 1轴360° | 1轴360° |
| 最小分辨率 | 0.00001mm | 0.00001mm |
| 测量精度 | ±0.1μm±0.01%*D | ±0.1μm±0.01%*D |
| 重复精度 | ±0.03μm±0.005%*D | ±0.05μm±0.005%*D |
| 采样频率 | 800Hz | |
| 报警输出 | DC 24V，1A(触点负载) | DC 24V，1A(触点负载) |
| 通讯 | 双通道RS-485/MODBUS协议 | 双通道RS-485/MODBUS协议 |
| 供电电源 | DC24V-5A | DC24V-5A |
| 数据采集分析 | 专业分析软件 | 专业分析软件 |
| 透明物测量 | 支持 | 支持 |
| 环境温度 | 0 至+50℃(32 至122°F) | 0 至+50℃(32 至122°F) |
| 环境湿度 | 35% 至85% RH,无凝结 | 35% 至85% RH,无凝结 |
| 激光波长 | 650nm | 650nm |
| 测头尺寸 | 216×131×55(mm) | 214×115×50(mm) |
