多功能一体式高精度激光测径仪
适用于轴辊类外径、跳动与椭圆度检测，医疗线材、管材、棒材及其它材料外径测量，线材线缆外径测量，工件类的外径测量，以及工件跳动测量。
查看视频
测量原理演示 测量原理演示



激光光束从半导体激光器发出，经过多面镜和平面镜反射，再穿过准直F(0)透镜，平行准直地扫描被测物。被测物的光束阴影通过接收器透镜汇聚，并转换为电子信号。根据光束被遮挡形成阴影的时间，计算出被测物的尺寸。

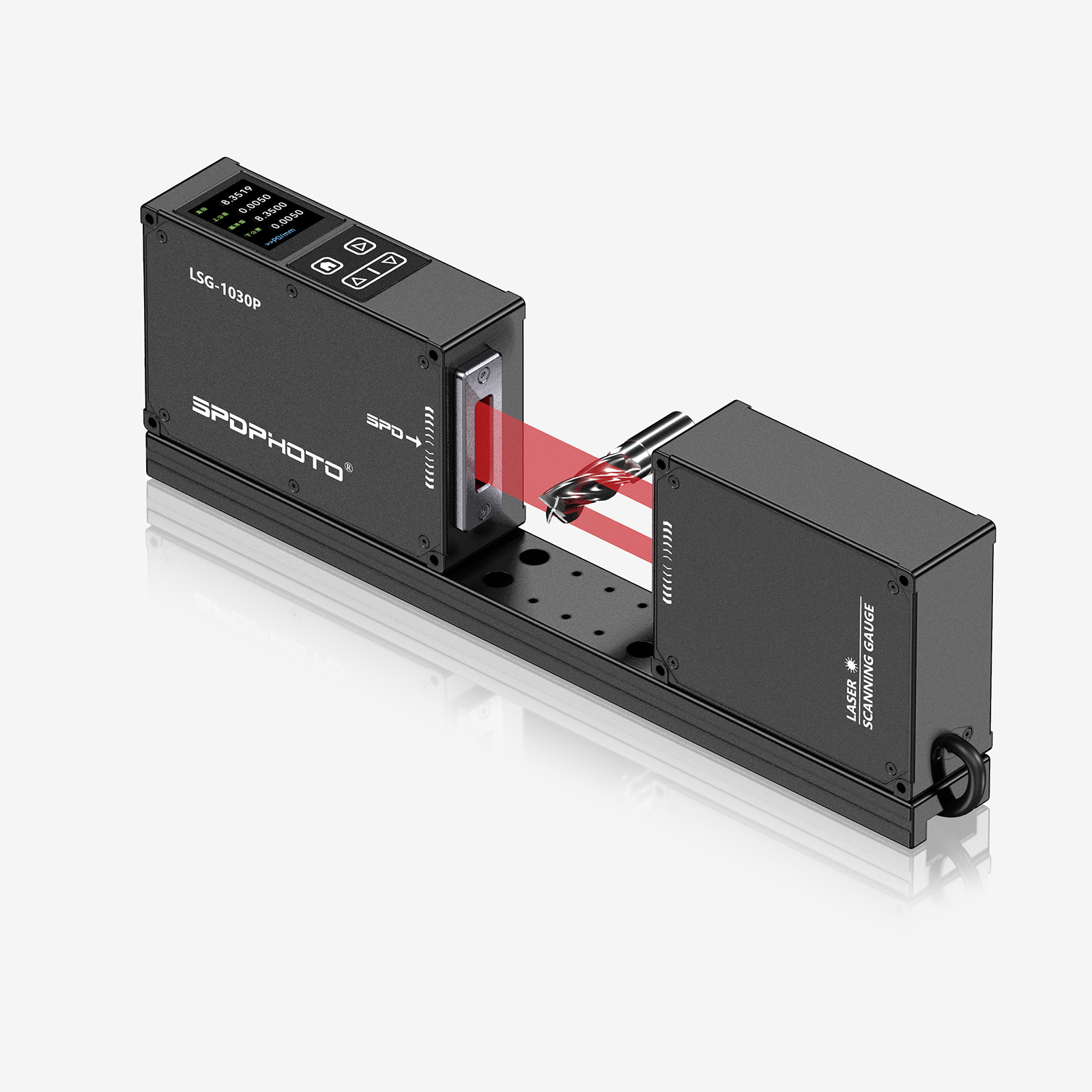

LSG-1030P
分体式设计，适用更多场景，极高精度




适用线径范围

0.1mm - 30mm

中心精度 ±0.5μm
重复精度±0.3μm

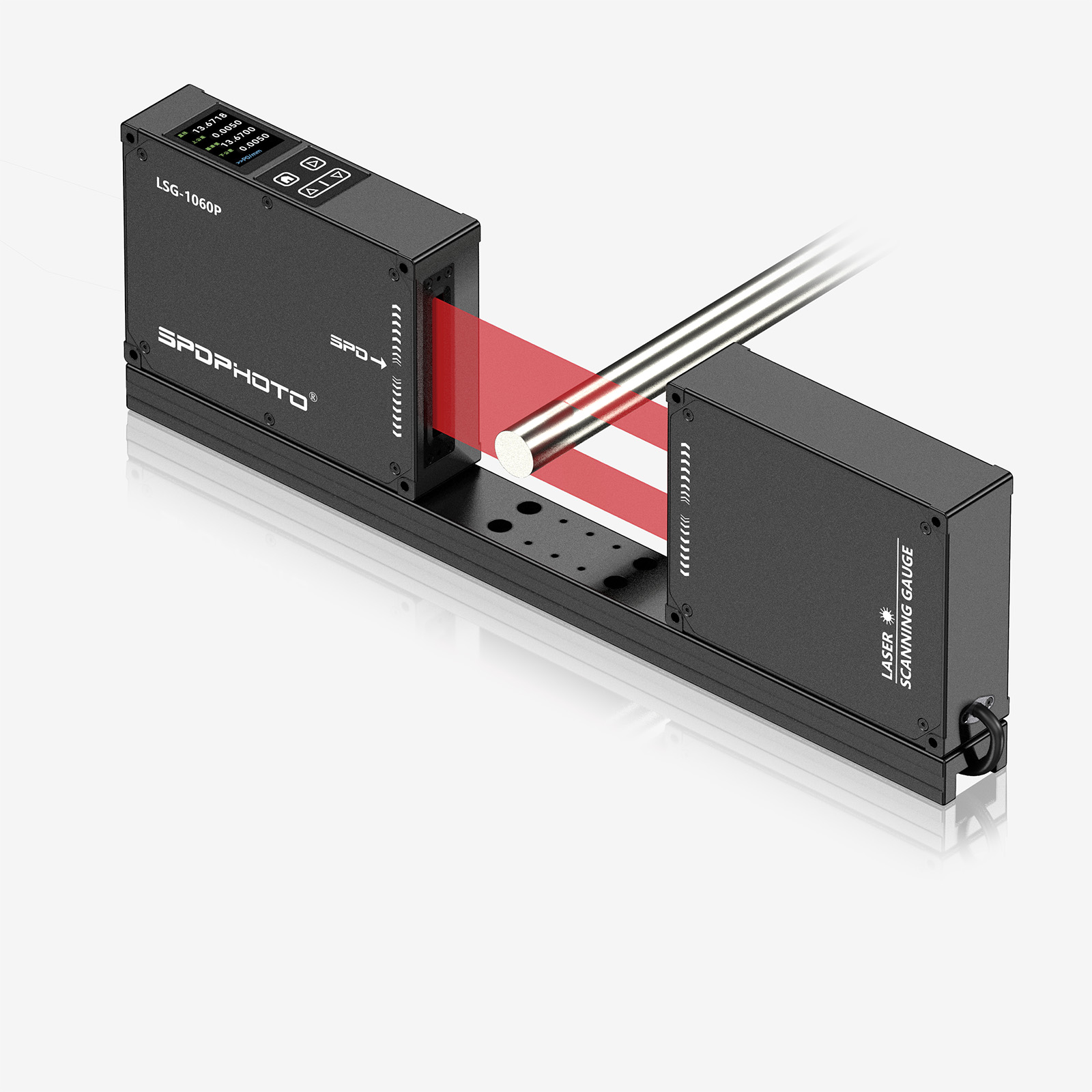

LSG-1060P
加大的测量范围，发射器和接收器可远距离安装，不会被空间限制，搭配定制工装，实现多种检测功能。




适用线径范围

0.5mm - 60mm

中心精度 ±1μm
重复精度±0.5μm
应用场景
了解产品的应用模式，有助于选择最适合的产品，提高工作效率和使用效果。
  • 远距离测量需求
    接收器和发射器可远距离安装，在高温等特殊环境下，也能准确测量。
  • 凸轮轴的精确测量
    针对凸轮轴等复杂的部件，测径仪提供了分段式定位检测、连续数据输出和异常提醒等功能，确保高精度边缘检测和快速响应速度，准确测量工件跳动。
  • 大型工件的尺寸测量
    针对大型工件测径仪支持多个测量模块之间协同工作，可以在不同位置同时进行采样。这种多点同步测量方式能够全面覆盖大型工件的表面，实现大外径尺寸测量。
  • 被测物边缘检测
    利用先进的边缘检测技术，可以精确检测边缘位置的变化，即使是像玻璃这样的透明物体也能够进行测量。
  • 间距测量和多线测量
    LSG-1030P较大的测量区域可以支持特殊工件和电子元件之类的引脚间的距离测量和引脚尺寸测量。
  • 在二维领域，对工件进行准确定位
    对目标位置进行连续检测，常用于光纤等；辅助纠偏，提高工艺水平与产品良品率。
  • 组合测量宽度和平行度
    过宽的扁平类产品测量时，可以选用两台测径仪进行组合式测量宽度。
  • 两个轴向测量目标物——扁平类
    可组合测量扁平物体的宽度和厚度，适用于各种工业应用，可PID反馈控制加工程序，实现自动化质量控制。
  • 测量薄膜不同位置厚度
    通过实时测量薄膜在生产过程中的厚度，并将测量值反馈到控制系统，可以自动调节滚筒间隙。
  • 超宽扁带的宽度测量
    大尺寸薄膜或扁材的边缘位置监测、宽度数据连续测量。精准度高，响应迅速。
  • 辊轧缝隙宽度测量
    实时辊缝值准确测量，提高轧制精度；辅助实现自动轧制控制。
详细参数
产品型号 LSG-1030P LSG-1060P
采样轴数 1轴 1轴
最小分辨率 0.0001mm 0.0001mm
测量范围 0.1-30mm 0.5-60 mm
测量精度 ±0.5μm±0.01%*D ±1μm±0.01％*D
重复精度 ±0.3μm±0.005%*D ±0.5μm±0.005%*D
采样频率 800Hz 800Hz
报警输出 24V，1A(触点负载) 24V，1A(触点负载)
通讯 RS-485/MODBUS协议 RS-485/MODBUS协议
PI控制 选配 选配
供电电源 DC 24V 2A DC 24V， 2A
显示方式 液晶显示屏 液晶显示屏
透明物测量 支持 支持
环境温度 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F)
环境湿度 35% 至85% RH,无凝结 35% 至85% RH,无凝结
激光波长 650nm 650nm
测头尺寸 355x114x45(mm) 459x141x45(mm)
