微细线激光测径仪
适用于极微细线、金属微拉丝线、光纤、尼龙线、金丝线、金刚切割丝等的外径测量以及椭圆度测量
查看视频
测量原理演示 测量原理演示

激光光束从半导体激光器发出，经过多面镜和平面镜反射，再穿过准直F(θ)透镜，平行准直地扫描被测物。被测物的光束阴影通过接收器透镜汇聚，并转换为电子信号。根据光束被遮挡形成阴影的时间，计算出被测物的尺寸。

LSG-1005
测量精度高、机身小巧、紧凑
可用于狭小的生产现场




适用线径范围

0.015mm - 3mm
测量精度  ±0.3μm
重复精度 ±0.1μm

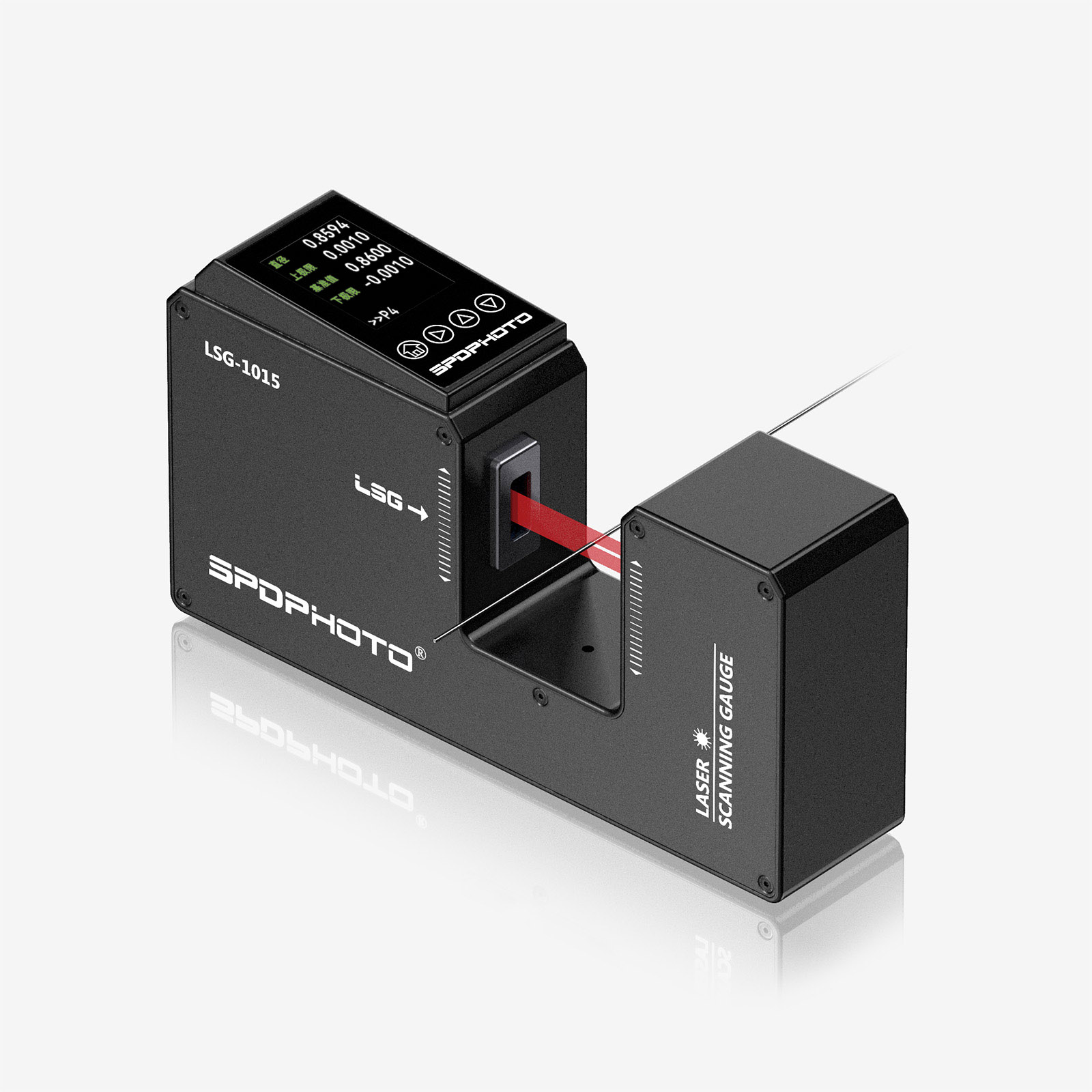

LSG-1015
精准度更高，适用范围更广




适用线径范围

0.015mm - 10mm

测量精度 0.3μm
重复精度0.1μm

LSG-1015XY
双光路冗余设计，可靠性高，稳定性强



适用线径范围

0.02mm - 10mm

测量精度 ±0.3μm
重复精度±0.1μm
LSG-1012
机身小巧、紧凑、分体式安装方式可用于巡检安装等多用途安装。




适用线径范围

0.03mm - 10mm

测量精度 ±0.3μm
重复精度±0.1μm






跳转至多功能高精度测径仪

LSG-6000
以较低成本实现了生产现场自动化非接触式测量外径，适合生产设备出排线1-40条，检测速度3到10秒每条(现场可调)。




适用线径范围

0.02mm - 6mm

测量精度 ±0.3μm
重复精度±0.1μm






跳转至激光巡检测控系统


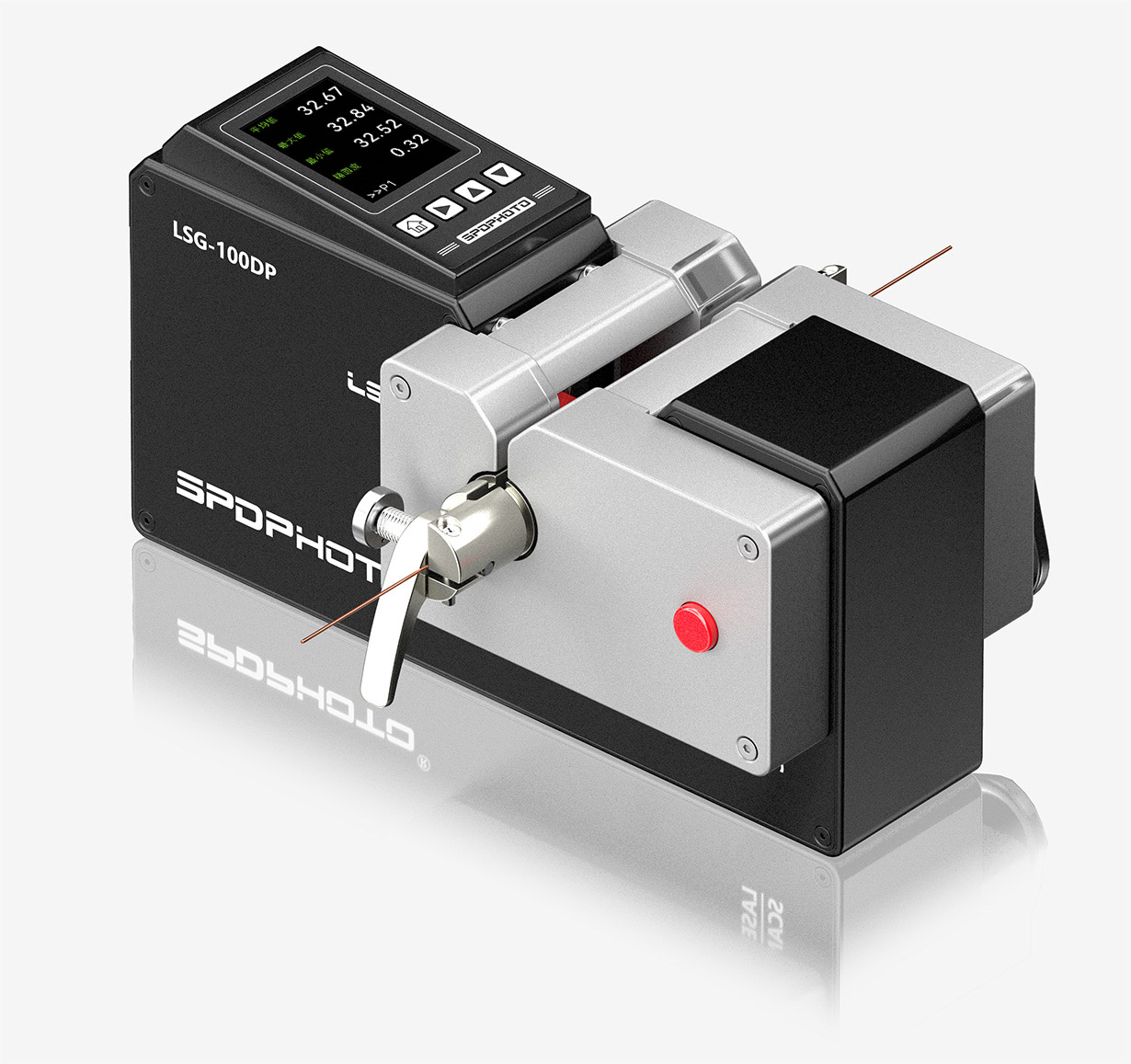

LSG-5000
自动一键测量被测物椭圆度，配备高精度自动旋转平台，自动采集分析测量数据。



适用线径范围

0.01mm - 0.8mm

测量精度 ±0.1μm
重复精度±0.03μm






跳转至椭圆度测控系统

LSG-5000A
手动式旋转测量线材椭圆度，超高精度适用于高精度实验室内测量。



适用线径范围

0.015mm - 0.8mm

测量精度 ±0.1μm
重复精度±0.03μm





跳转至椭圆度测控系统

LSP-1005手持式测径仪
极微细线专用手持式测径仪，小巧便携，一手把握。



适用线径范围

0.015mm - 2mm

中心精度 ±0.3μm
重复精度±0.1μm







跳转至手持式测径仪

LSG-3000
经过市场验证的多丝生产线测量方案。同时检测高达48条生产线，测量头体积小



适用线径范围

0.015mm - 3mm

中心精度 ±0.3μm
重复精度±0.1μm






跳转至多丝测控系统

测量模式
外径测量
外径测量
边缘位置检测
边缘位置检测
椭圆度检测
椭圆度检测
双轴测量模式
椭圆度测量
椭圆度测量
应用场景
了解产品的应用模式，有助于选择最适合的产品，提高工作效率和使用效果。
  • 高速生产的极微细线测量
    在飞速生产的线材生产过程中，无接触测量微小尺寸。最小检测尺寸:0.01mm。
  • 多测量头组网拓扑同时测量
    多达48台LSG-1005激光测径仪能够同时进行测量，配备专用控制器和软件。
  • 不受抖动影响
    专用的自适应防抖算法，确保被测物的测量精度不受抖动，跳动影响。
  • 高速扫描与全面多点测量
    利用高速马达驱动的旋转装置，LSG-5000系列能够在360度全方位扫描被夹持的线材，并在2-3秒内通过100多个定位点进行精确测量。
  • 全面的数据管理
    定制软件支持圆周数据的自动采集，自动生成目标截面轮廓图像，并存储当前测量数据的各种参数以供分析。
  • LSG-1012分体式实现多丝巡检
    搭配自动巡检激光测控系统以较低成本实现了生产现场自动化非接触式测量外径，适合生产设备出排线1-40条，检测速度3到10秒每条(现场可调)。
  • 两个轴向测量目标物
    测量两个方向的直径，并进行相减计算，可以轻松得出棒状物的椭圆度（Ovality）。这一方法可实现对棒状物的在线实时测量，提供准确可靠的数据。
  • 两个轴向测量目标物
    测量扁平物体的宽度和厚度，可以精确获取尺寸信息，适用于各种工业应用，有助于确保产品质量和一致性。
技术特性
LSG-1005激光测径仪以其高精度、小体积和高可靠性广受市场青睐。
其高强度铝合金外壳提供了出色的耐用性，而定制的专用激光器和优化的光路设计，使激光更加平行准直，确保了测量线径的准确无误。
增强了设备的整体可靠性，使其适用于各种苛刻的生产环境。

LSG系列微细线测径仪，采用激光扫描系统，能够更精准的对目标物外轮廓进行采样。紧凑小巧的设计满足不同应用场景和需求，采用的激光扫描技术，配合高性能DSP进行高速数据处理，实现高速精准测量，保证数据稳定处理。

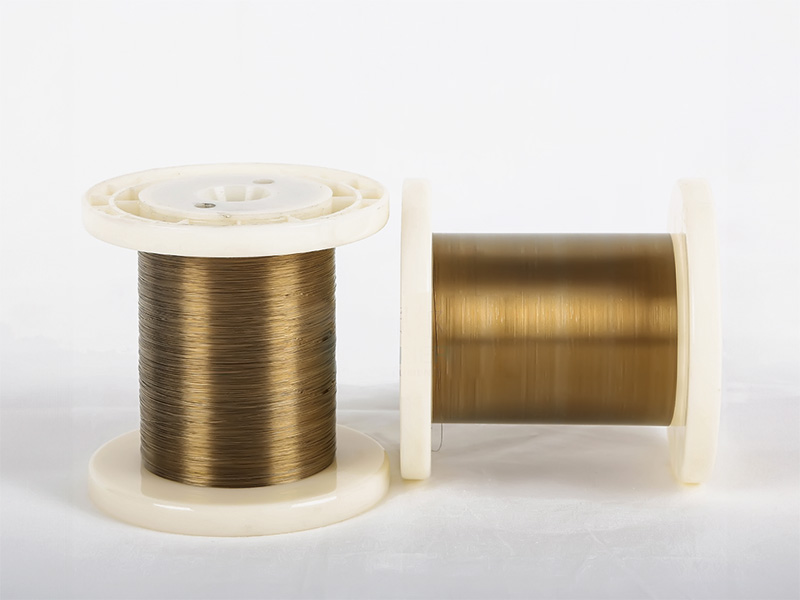

主要应用于：极微细线、金属拉丝线、金刚线、钨丝、光纤、尼龙线、漆包线等。




























高准直性光源


精确边缘检测


测量不受环境温度影响




高精度、平行、准直、等距的光学成像系统准确识别被测物目标边缘，确保被测物在测试区域不同位置的线性测量精度和准确性。



特定优化的边缘算法，精准检测到被测物边缘。



专用的经过长时间检验的光学成像采样模块，保证测量数据的长期准确性和可靠性。






























DSP数字信号处理



联机通讯



长时间稳定运行




高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。



标准通讯协议，安全、稳定、可靠



定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。

























LSG-1015XY测径仪在拉丝机生产线上应用

在拉丝生产过程中，将测径仪放在最后检测工序上，即可实现自动化检测。具备超差自动报警功能，搭配软件可记录输出数据，实现数字化生产监控。






更多微细线解决方案

详细参数
产品型号 LSG-1005 LSG-1015 LSG-1015XY LSG-1012 LSG-6000 LSG-5000 LSG-5000A LSP-1005手持式测径仪 LSG-3000
采样轴数 1轴 1轴 2轴 1轴 1轴 1轴360° 1轴360° 1轴
最小分辨率 0.0001mm 0.0001mm 0.0001mm 0.0001mm 0.0001mm 0.00001mm 0.00001mm 0.0001mm 0.0001mm
测量范围 0.015-3mm 0.015-10mm 0.02-10mm 0.03-10mm 0.02-6mm 0.015-0.8mm(可扩展至3mm) 0.015-0.8mm 0.015-2mm 0.015-3mm
测量精度 ±0.3μm±0.01%*D ±0.3μm±0.01%*D ±0.3μm±0.01%*D ±0.3μm±0.01%*D ±0.3μm±0.01%*D ±0.1μm±0.01%*D ±0.1μm±0.01%*D ±0.3μm±0.01%*D ±0.3μm±0.01%*D
重复精度 ±0.1μm±0.005%*D ±0.1μm±0.005%*D ±0.1μm±0.005%*D ±0.1μm±0.005%*D ±0.1μm±0.005%*D ±0.03μm±0.005%*D ±0.03μm±0.005%*D ±0.1μm±0.005%*D ±0.1μm±0.005%*D
采样频率 800Hz 800Hz 800Hz（单轴） 800Hz 800Hz 800Hz 800Hz 800Hz 800Hz
报警输出 24V，300mA(触点负载) 24V，1A(触点负载) 24V，1A(触点负载) 24V，1A(触点负载) 24V，1A(触点负载) DC 24V，1A(触点负载) DC 24V，1A(触点负载) 24V，1A(触点负载)
通讯 RS-485/MODBUS协议 RS-485/MODBUS协议 双通道RS-485/MODBUS协议 RS485接口/ModBus协议 RS485通讯接口，含自由口通讯和MODBUS通讯 双通道RS-485/MODBUS协议 双通道RS-485/MODBUS协议 RS-485/MODBUS协议
PI控制 选配 选配 选配 选配 选配 选配
供电电源 DC 12V，1A DC 24V，1A DC 24V，1A DC 12V 1A AC 220V 50Hz DC24V-5A DC24V-5A 7.4V锂电池组(2000mah)(充电规格DC9V,1A) AC 220V 50Hz
显示方式 高清数码管显示 液晶显示屏 液晶显示屏 远端数字显示器 四排 8 位数码管显示 液晶显示屏 液晶显示屏 液晶显示屏 PC显示器
最大联机数 48个测量头
数据采集分析 专业分析软件 专业分析软件 专业分析软件 专业分析软件
透明物测量 支持 支持 支持 支持 支持 支持 支持 支持 支持
环境温度 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F)
环境湿度 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结
测量主机尺寸 482x390x176(mm)
激光波长 650nm 650nm 650nm 650nm 650nm 650nm 650nm 650nm
测头尺寸 160×70×45(mm) 214×116×50(mm) 203.5×137×50(mm) 234x70x53(mm) 216×131×55(mm) 214×115×50(mm) 225x48x39(mm) 160×70×45.5(mm)
