LSG系列扁平线测径仪、测控系统，采用双激光检测头加辅助工装的方式，能够对被测物进行非接触式的在线或离线高精度检测。其先进的边缘检测技术在扁平类产品的检测中表现出色，确保测量的精度和效率。在设计上充分考虑了多样化的应用需求。其配备的激光扫描系统能够提供精确的测量结果，不会对被测物表面造成损伤，使其非常适合用于高精度测量要求的工业场景。
主要应用于：光伏焊带、金属扁平线材、扁平漆包线的宽度和厚度测量，以及表面粒子缺陷检测。
漆包圆(扁)线、铜丝、钨丝、光伏焊带等各类线材的外径、宽度与厚度以及表面粒子缺陷检测。
| 高准直性光源 |
| 精确边缘检测 |
| 双轴采样 |
|
|

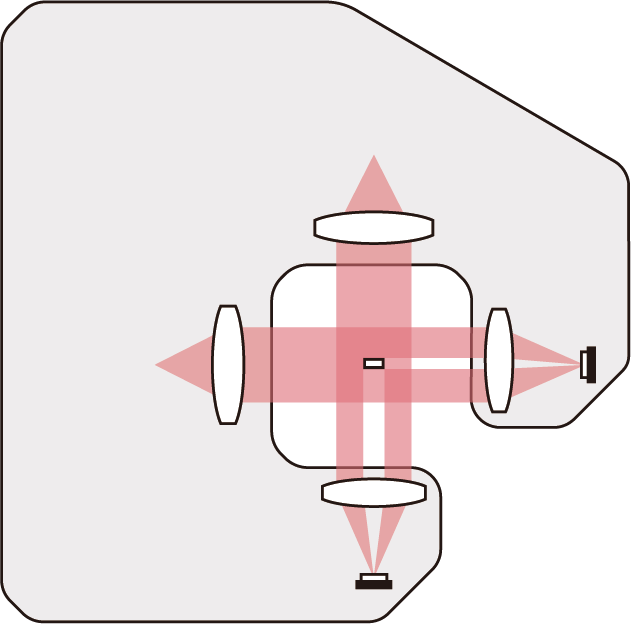

高精度、平行、准直、等距的光学成像系统准确识别被测物目标边缘，确保被测物在测试区域不同位置的线性测量精度和准确性。 |
|
特定优化的边缘算法，精准检测到被测物边缘。 |
|
高速双轴扫描，宽度、厚度同时检测 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| DSP数字信号处理 | | 联机通讯 | | 长时间稳定运行 |
|
|
高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。 |
|
标准通讯协议，安全、稳定、可靠 |
|
定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
扁平线常见凹凸缺陷
| 扁平线测径仪，可定制高速采样频率，为在线生产扁平线材的表面凹凸缺陷检测提供了一种高效、经济的解决方案。当被测物表面出现瑕疵时，例如扁平漆包线在涂漆过程中可能产生的气泡，利用LSG-1020XYF测径仪就能够精确检测到这些气泡记录位置并报警，保证产品质量、提高生产效率。
另外，还可以通过软件系统，触发报警信号，并记录缺陷位置、缺陷大小、缺陷类型（X方向：凹、凸；Y方向：凹、凸）。
|
|
|
|
|
智能化软件系统
|
|
|
|
|
|
|
| 1、实时记录并显示外径测量值及外径变化曲线图，历史数据查询。
2、可按生产工艺设定外径超差报警参数，当测量值超出设定范围，则提醒超差并在外径曲线图上标示出来。
3、记录凹、凸缺陷数值及其总数，并能根据预设速度标示缺陷位置。
|
|
体积小巧，双轴扫描，精确捕捉宽度和厚度。

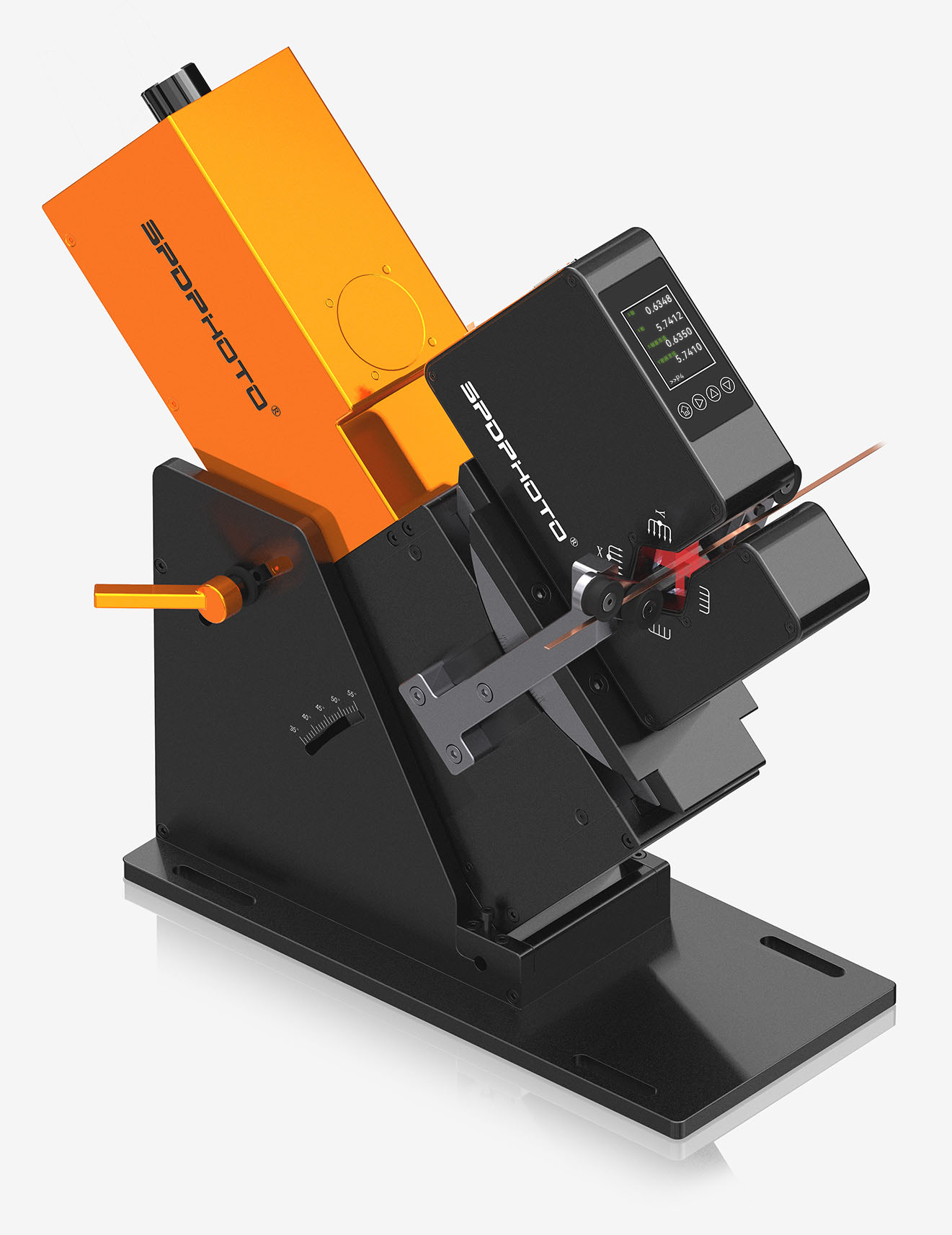

摆动式扁平线测径仪，可精准捕捉抖动中的线材宽度厚度。
可选择组合式测量头，有更大的线径适用范围，能够适应更多样化的线材规格，为不同需求的客户提供了更多的灵活性。
一体式测量头采用了一个双轴激光检测头，配合专为扁平线材设计的边缘算法，能够精确地检测线材的宽度和厚度。
