高压电缆， 管材激光测径仪

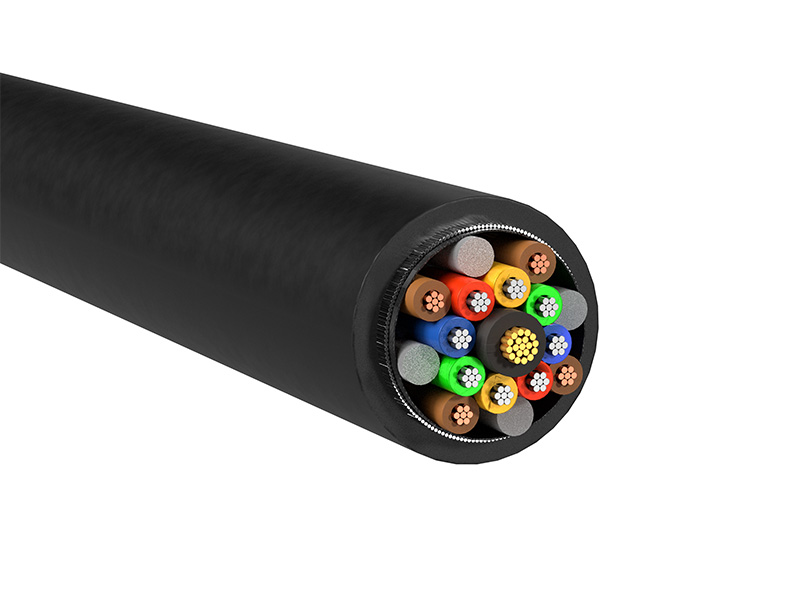

适用于各类材质管材、高压输电线缆的外径检测。
查看视频
测量原理演示 测量原理演示



激光光束从半导体激光器发出，经过多面镜和平面镜反射，再穿过准直F(0)透镜，平行准直地扫描被测物。被测物的光束阴影通过接收器透镜汇聚，并转换为电子信号。根据光束被遮挡形成阴影的时间，计算出被测物的尺寸。

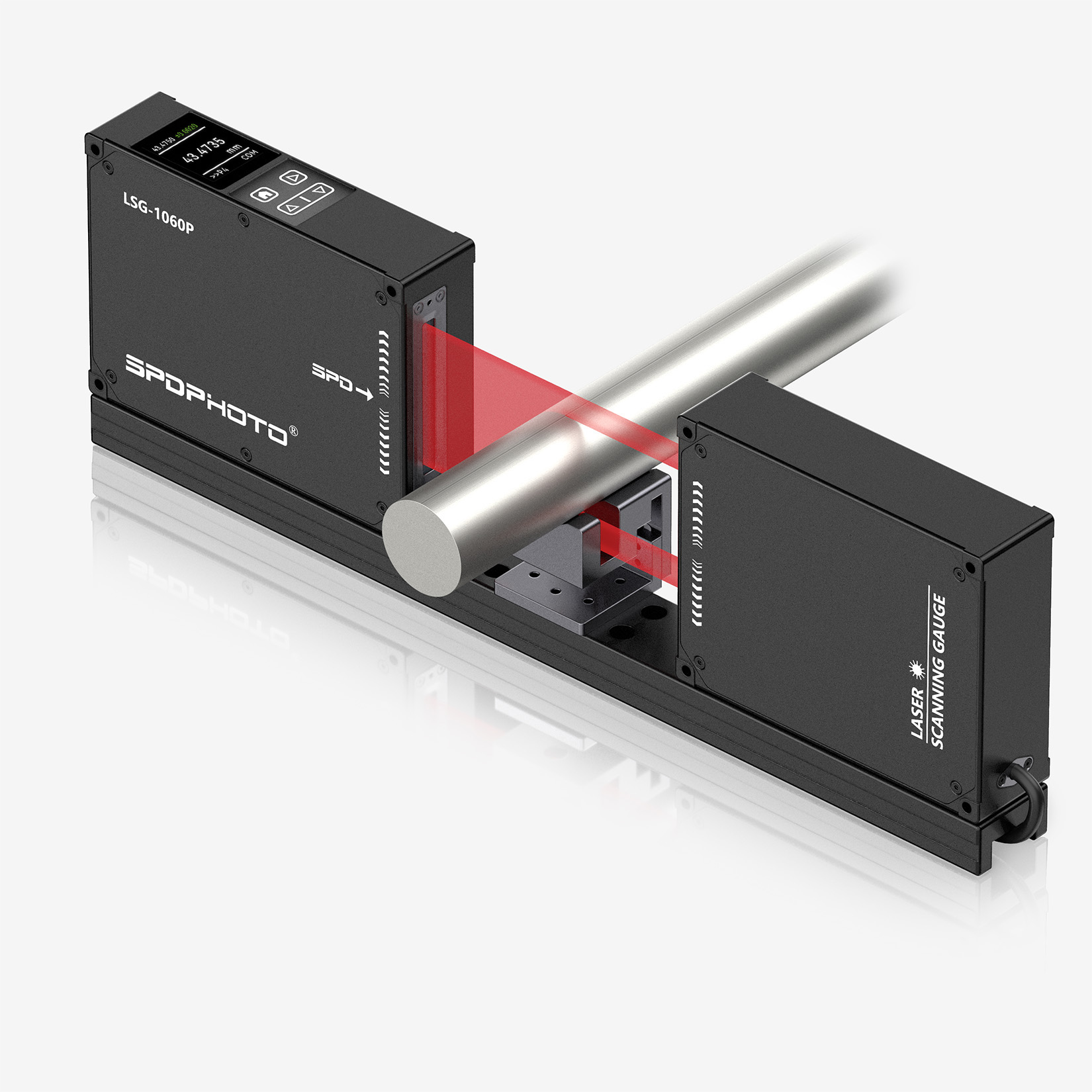

LSG-1060P
大测量范围，用于测量较大直径的线材线缆管材。




适用线径范围

0.5mm - 60mm

中心精度 ±1μm
重复精度±0.5μm
LSG-1060XY
双轴扫描，数据采集更加精准全面
双光路冗余设计，可靠性高，稳定性强



适用线径范围

0.5mm - 60mm

中心精度 ±2μm
重复精度±0.5μm
测量模式
外径测量
外径测量
边缘测量
边缘测量
多线及间隙测量
多线及间隙测量
跳动测量
跳动测量
双轴测量模式
宽度和厚度测量
宽度和厚度测量
椭圆度测量
椭圆度测量
应用场景
了解产品的应用模式，有助于选择最适合的产品，提高工作效率和使用效果。
  • 被测物边缘检测
    利用先进的边缘检测技术，可以精确检测边缘位置的变化，即使是像玻璃这样的透明物体也能够进行测量。
  • 间距测量和多线测量
    较大的测量区域可以支持特殊工件和电子元件之类的引脚间的距离测量和引脚尺寸测量。
  • 两个轴向测量目标物
    测量两个方向的直径，并进行相减计算，可以轻松得出棒状物的椭圆度（Ovality）。可测量扁平物体的宽度和厚度，可以精确获取尺寸信息。
技术特性
超大的测量口径，适合大部分高压输电线管材等

LSG系列测径仪，能够更精准的对目标物外轮廓进行采样。采用的激光扫描技术，配合高性能DSP进行高速数据处理，实现高速精准测量，保证数据稳定处理。

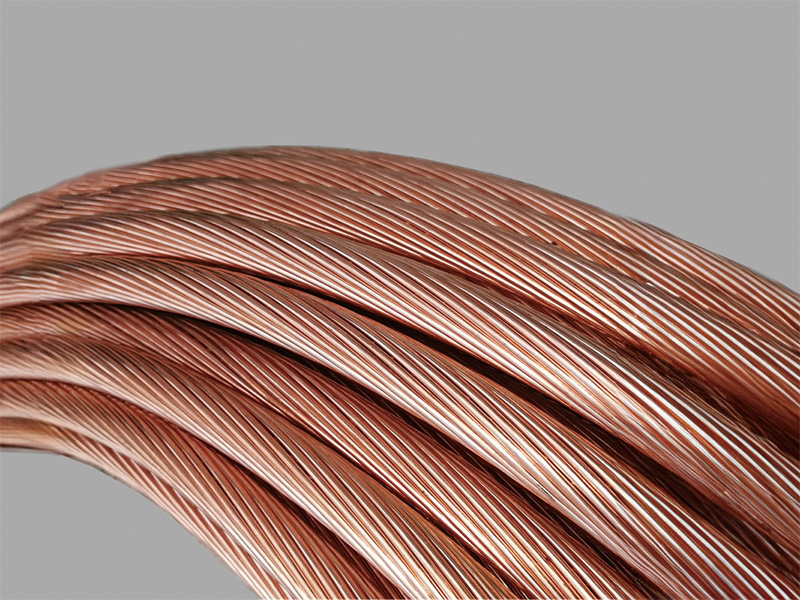

主要应用于：电缆绞线、金属管材、高压输电线、金属棒等直径较粗的管材、棒材、线材。
































高准直性光源


精确边缘检测


测量不受环境温度影响



高精度、平行、准直、等距的光学成像系统准确识别被测物目标边缘，确保被测物在测试区域不同位置的线性测量精度和准确性。


特定优化的边缘算法，精准检测到被测物边缘。


专用的经过长时间检验的光学成像采样模块，保证测量数据的长期准确性和可靠性。





























DSP数字信号处理



联机通讯



长时间稳定运行



高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。


标准通讯协议，安全、稳定、可靠

定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。

















详细参数
产品型号 LSG-1060P LSG-1060XY
采样轴数 1轴 2轴
最小分辨率 0.0001mm 0.0001mm
测量范围 0.5-60 mm 0.5-60 mm
测量精度 ±1μm±0.01％*D ±2μm±0.01％*D
重复精度 ±0.5μm±0.005％*D ±0.5μm±0.005％*D
采样频率 800Hz 单轴：800Hz(可选配高速：1200Hz)
报警输出 24V，1A(触点负载) 24V，1A(触点负载)
通讯 RS-485/MODBUS协议 RS-485/MODBUS协议
PI控制 选配 选配
供电电源 DC 24V， 2A DC 24V， 2A
透明物测量 支持 支持
环境温度 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F)
环境湿度 35% 至85% RH,无凝结 35% 至85% RH,无凝结
激光波长 650nm
测头尺寸 469.5x146x52.5(mm) 385x374x56(mm)
