CCD远心成像微细线测径仪
适用于极微细线、金属微拉丝线、光纤、尼龙线、金丝线、金刚切割丝等的外径测量以及椭圆度测量
查看视频
测量原理演示 测量原理演示



发射器端：高强度绿色 LED 发出高功率绿光，并通过准直镜头将光线平行且准直地发射出来。当绿光射向被测物时，被测物会产生阴影。
接收器端：远心光学系统将被测物的阴影投射到 CCD 图像传感器上。在高速线性的 CCD 中，形成精确的被测物影像。通过数字边缘检测处理器进行计算和处理，最终得出精确的测量尺寸。


LCG-1006S
CCD成像原理，实现外径精确测量
机身小巧、紧凑，可用于狭小的生产现场




适用线径范围

0.04mm - 6mm

中心精度 ±0.5μm
重复精度±0.1μm
测量模式
外径测量
外径测量
边缘位置检测
边缘位置检测
技术特性
采用CCD远心成像光学系统。

LCG系列采用CCD远心光学成像系统，能够更快速的对目标物外轮廓进行采样，采样频率可达5KHz。高速的采样频率配合高性能DSP处理器，保证数据稳定处理。这样的采样频率和响应速度实现单次测量的准确度与稳定性，可以在极其短的时间内，输出稳定的测量结果。并且分析外径值的变化状态，检测出表面凹凸粒子缺陷的大小。

主要应用于：极微细线、金属拉丝线、金刚线、钨丝、光纤、尼龙线、漆包线等。

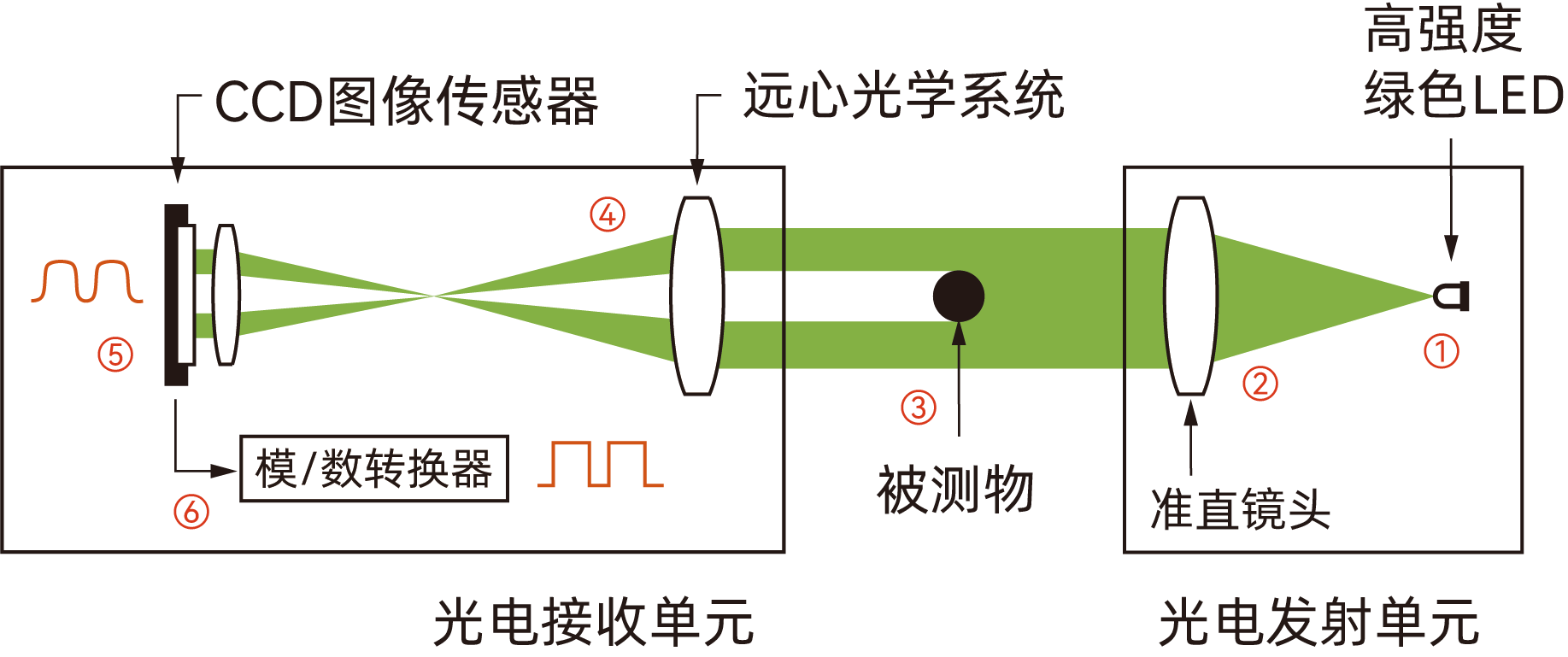

    高速CCD远心成像光学系统









① 高强度绿色 LED 发出高功率的绿光；
② 经过准直镜头，将光线平行且准直的发射出；
③ 发射向被测物，被测物使光产生阴影；
④ 通过远心光学系统，将被测物阴影投射进CCD图像传感器；
⑤ 在高速线性的CCD中形成准确的被测物影子图像；
⑥ 通过数字边缘检测处理器，处理计算，得出测量尺寸。


详细参数
产品型号 LCG-1006S
采样轴数 1轴
最小分辨率 0.0001mm
测量范围 0.04-6mm
测量精度 ±0.5μm±0.01%*D
重复精度 ±0.1μm±0.005%*D
采样频率 2400Hz
报警输出 DC 24V， 1A(触点负载)
通讯 双通道RS-485/MODBUS协议、TCP/IP、WIFI
PI控制 选配
供电电源 DC 24V， 2A
显示方式 远端数字显示器
透明物测量 支持
环境温度 0 至+50℃(32 至122°F)
环境湿度 35% 至85% RH,无凝结
测头尺寸 232x74x36(mm)
